一、项目介绍

　　湖南安仁县分布式光伏由中核集团某公司运营，建设本项目利用安仁县境内工商园、保障房、养护楼、学校、科创园、行政中心等屋顶进行光伏建设，工程及规装机容量42.83MW，初步规划利用屋顶面积模381000平方米，采用“自发自用，余电上网”和“全额上网”二种模式并网发电。

　　该项目新建并网点21个，共有25个光伏并网柜，4个箱变，180台逆变器。并网柜分布在5个配电室内以及户外箱变等，同时需一套能实现光伏总发电量、并网柜断路器分合状态、以及24小时不间断全过程远程监测仪表和综保报警等数据的电力光伏管理系统监控平台。

　　我司经过现场勘察为该项目设计了光伏监控管理系统的解决方案。由于并网柜及户外箱变分布较广，采用物联网卡进行数据的转换及传输。根据建设方所提供的图纸共用通讯管理机20台、交换机1台、防火墙1台、服务器一套、监控大屏一台，31台海康摄像机，实现对整个安仁县的光伏发电进行监控以及设备所发电量进行采集并存储。

　　此次光伏监控管理系统解决方案的建设是在保证配光伏发电，安全运行的基础上对部分重要电力设施进行实时监测以及并网点每日所发电量运行状态进记录，系统建设遵循标准化和平台化原则，满足安全性、可靠性、具备良好的可维护性和可扩展性。

　　1.1改造前

　　该项目含有21个并网点且比较分散，难以管理，项目处于安仁县各个乡镇街道，各点位距离办公地点较远，最远的距离长达50km。若现场发生意外情况无法及时做出反应，且运维成本较高，电气设备的数据无法实时反馈，存在安全隐患。

　　1.2改造后

　　可以通过光伏运维集控系统直观的查看各个并网点的信息，并配有报警弹窗，远程控制。高效，安全，全天24小时监控，有效的控制成本。

　　光伏运维集控系统还可以通过电站检测评估、故障识别诊断、自动提报维修、电站安全管理等体系导入，提高电站总体性能，为电站效率提升、电站融资和综合电力市场化交易提供真实的数据支持。另外，通过在配电房安装智能采集表计、传感器及通信设备，实现配电房的远程、集中、实时监控，降低运维成本，提升运行安全。

　　二、设备清单

安仁县光伏项目一期监控设备

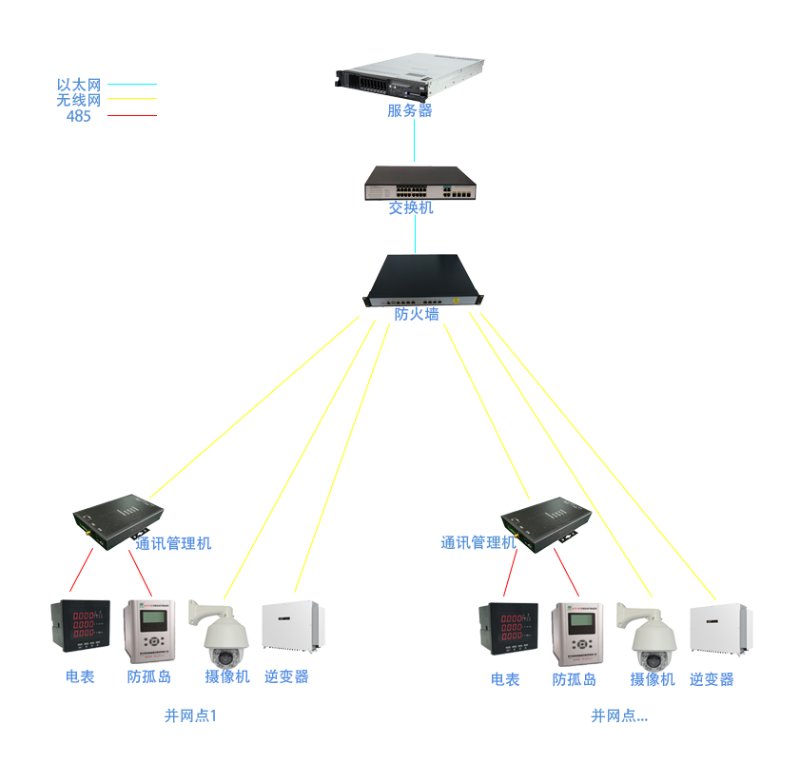

　　三、系统硬件网络拓扑结构图

　　四、系统功能

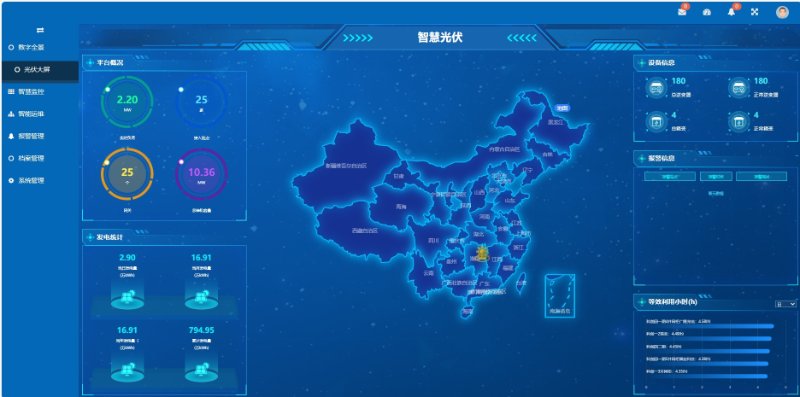

　　4.1光伏大屏

　　显示、总站点个数、当前总负荷、总日发电量。总装机容量以及总日报警的综合信息;设备信息：示绑定站点设备在线离线数量，并显示消防和越限的报警个数;报警信息:  以列表的形式显示所有用户绑定站点的告警信息，方便运维人员快速做出反应。

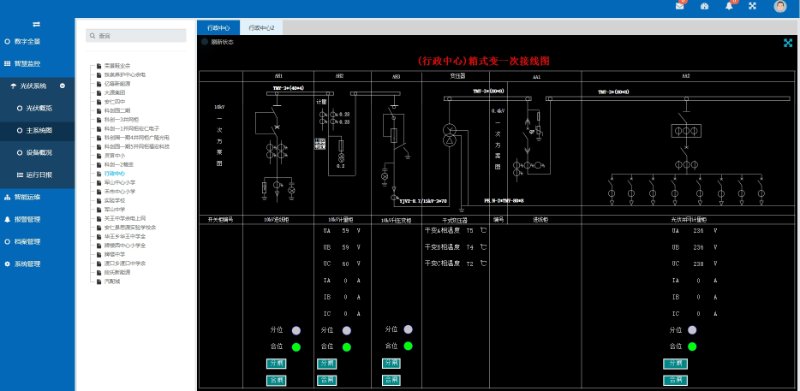

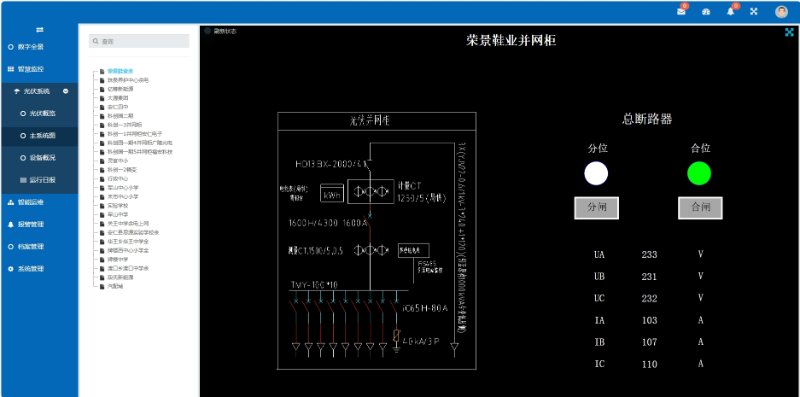

　　4.2主系统图：

　　加载用户站点一次接线图，一次接线图与现场设备实时关联，实时在一次接线图图上反馈设备数据采集状态，设备运行状态，实时数据值和开关状态。

　　4.3设备概况

　　检测站点的实时数据，包括功率，日发电量，等数据，并以不同的形式展示出来。

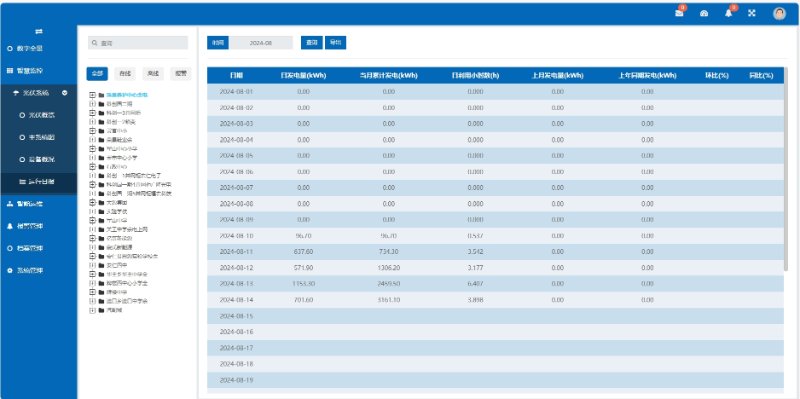

　　4.4智能报表

　　监测回路的数据，自动生成日、月、年统计报表，支持报表导出为Excel格式。

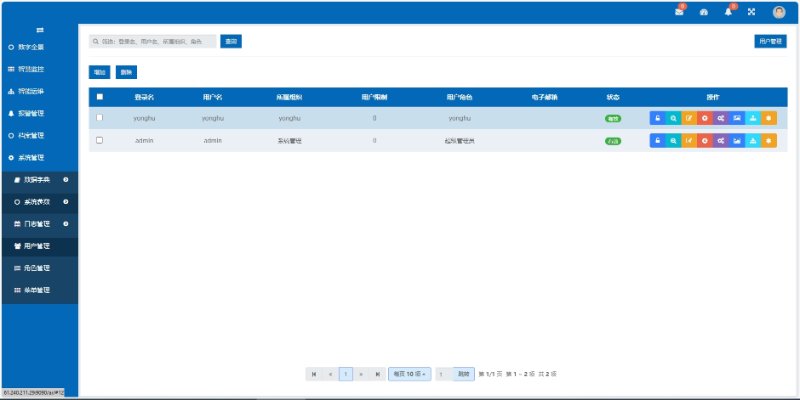

　　4.5用户管理

　　平台支持多用户管理，管理员可添加、删除和修改用户信息，并为不同用户分配不同权限。

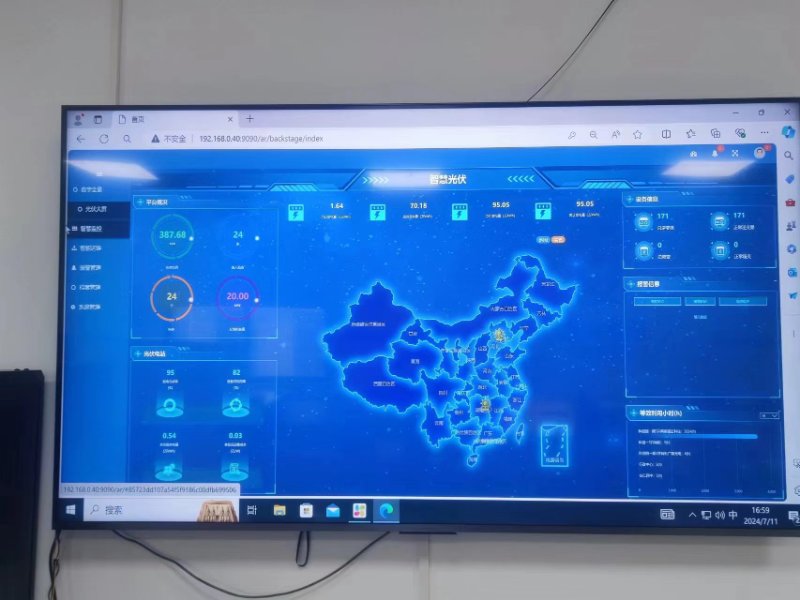

　　五、安装图片

　　六、设备协议

　　七、结束语

　　光伏监控管理系统支持市面上99%的通讯协议，亦可以满足光伏发电的监控系统的要求，达到对光伏发电的多方位监控，使有关人员做出反应，采取措施，并对相关设备进行集中监控和集中管理以及对电度报表进行分析与对比。
