一、 应用场景

　　光伏电站监控数据接入HJC黄金城平台主要目的是采集各光伏电站生产控制系统的实时数据，并上传到HJC黄金城平台的数据库进行存储和应用，从而实现在线监测设备运行状态，实时掌握设备安全状况，达到安全生产的全过程监督和安全生产的可控、在控;建立统一数据平台和数据中心，及时对数据进行分类、统计、对标、分析，提高安全生产的管理水平和管理效率;

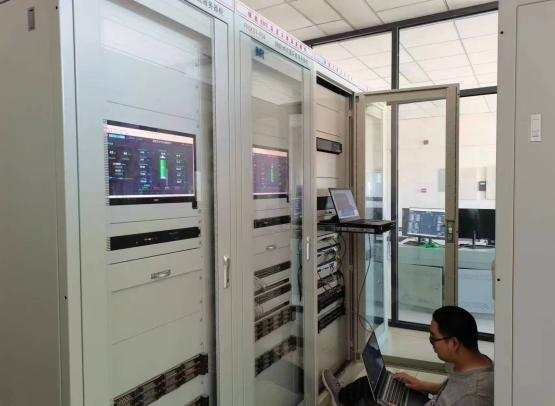

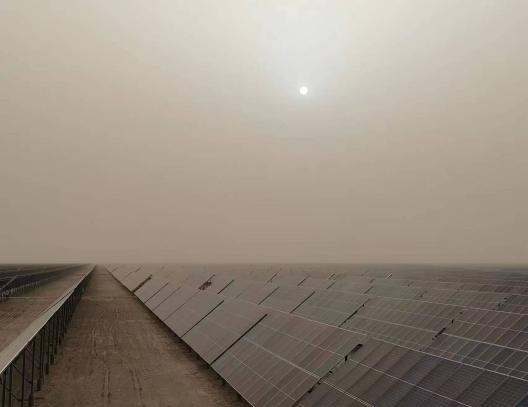

　　以某地区集中式光伏接入为例，该项目建设1座容配比1.2:1交流侧容量20万千瓦光伏电站，并根据电网规划，配套42MW/84MWh储能系统及共建一座330千伏汇集升压站。此电站监控系统严格遵循系统分区，数据传输需要通过物理网闸，实时数据量庞大。

　　二、采集方案

　　1.拓扑结构

　　前期预接入光伏电站，各电站电力监控系统严格遵循系统分区严格《电力二次系统安全防护规定》及《全国电力二次系统安全防护总体方案》的要求，为了满足智能光伏运维大数据服务平台数据接入要求而又不改变原电站整体网络结构，需在原电站电力监控系统安全II区、安全III区分别增加一台用于数据采集的运管一体化接口装置和用于数据传输的运管一体化通讯装置，根据需要同时配置相应的防火墙、交换机(也可利用已有资源、通讯链路)，其网络拓扑结构如下图所示：

　　2.方案说明

　　(1)接口装置：主要用于数据采集，通过与电站厂内通讯服务器、通讯，分别采集厂内监控系统数据，并将数据采集到的数据上送至运管一体化通讯装置;

　　(2)通讯装置：主要用于数据处理及上送，通过与运管一体化接口装置通讯获取相关数据，经过处理后将数据上送至总部侧智能运维大数据服务平台;

　　(3)视频接入录像机：主要用于电站视频系统的采集及上传;

　　(4)安全III区防火墙：互联网入口，电站需提前向运营商申请固定IP，通过防火墙实现上网及安全防护;

　　(5)安全III区交换机：用户安全III区应用系统内部网络部署;

　　(6)其他说明：通讯规约采用IEC104或MODBUS TCP;电站厂内通讯服务器已采集电站全量数据，如监控系统、计量表计数据等。

　　电厂需协调好厂内各设备自控等厂家的数据采集接口，提供标准电力通讯规约进行对接。

　　3.通讯接口装置

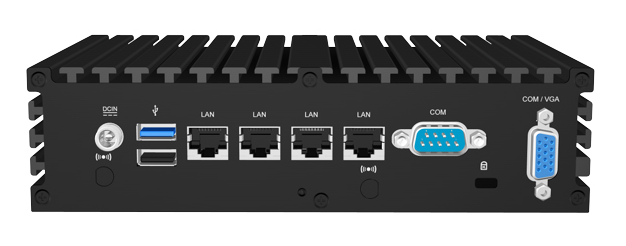

　　QT264(G)边缘计算机是专门针对SCADA分层分布系统应用推出的前置智能数据物联网网关，内置自主研发的QTOUCH2.2组态软件，它是完整的嵌入式计算机平台，其内置软件具有众多PLC/IO/仪表的通讯支持，具有实时数据库，具有sqlite3历史数据库，具有开放的modbusTCP上传接口。其具有工程管理的特点，通过PC进行远程组态下载，具有远程监控，远程维护，远程调试的能力。它能够将本地数据远传到数据服务器中，也可以分担远程数据库服务器的压力，将数据本地存储，具有远程查询，断点续传的特点，确保系统的数据完整性。其内置c语言编译接口，用户可以自行开发专门于自己系统特点的应用，更提供高级c++语言的SDK环境，用户组建自己特色的运行系统。

　　产品规格如图：

　　三、总结

　　通过此方案，解决了HJC黄金城针对大型集中式光伏发电项目的数据传输问题，施工量少，海量数据传输得到解决，数据安全得到了保证，实现了HJC黄金城对集中式光伏电站的运维监控。
